深型鋼波紋板（大波板）
深型鋼波紋板是鋼波紋結構產品，波形尺寸為波距400mm,波深150mm,采用Q345鋼板，板厚從4mm至10mm，跨度從4m至24m，鍍鋅厚度915g/m2。其強度是普通鋼波紋板3.5倍，剛度是普通板的10倍，因此大波板可使大路徑的土鋼結構更具經濟性。
主要用于箱形涵洞、拱形橋梁、通道、明挖隧道及舊結構加固等。

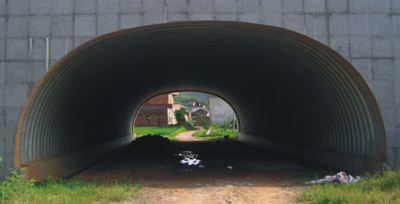

箱形標準尺寸
|
編號 |
跨度 |
高度 |
內凈空尺寸m2 |
|
12-40 |
4000 |
1,220 |
3.94 |
|
14-40 |
4050 |
1,400 |
4.71 |
|
14-45 |
4500 |
1,400 |
5.29 |
|
14-50 |
5000 |
1,400 |
5.85 |
|
14-55 |
5500 |
1,400 |
5.78 |
|
14-38 |
3810 |
1,500 |
4.81 |
|
15-43 |
4300 |
1,500 |
5.44 |
|
15-48 |
4800 |
1,500 |
6.04 |
|
16-41 |
4100 |
1,600 |
5.55 |
|
16-52 |
5200 |
1,600 |
6.84 |
|
16-61 |
6100 |
1,600 |
4.85 |
|
18-46 |
4600 |
1,800 |
7.16 |
|
18-52 |
5200 |
1,800 |
7.93 |
|
18-58 |
5800 |
1,800 |
8.62 |
|
18-68 |
6800 |
1,800 |
10.00 |
|
20-42 |
4250 |
2,000 |
7.31 |
|
20-49 |
4900 |
2,000 |
8.21 |
|
20-55 |
5500 |
2,000 |
9.00 |
|
20-61 |
6100 |
2,000 |
9.56 |
|
20-65 |
6500 |
2,000 |
10.56 |
|
20-73 |
7300 |
2,000 |
12.16 |
|
22-45 |
4500 |
2,200 |
8.30 |
|
22-50 |
5000 |
2,200 |
9.25 |
|
22-52 |
5200 |
2,200 |
10.08 |
|
22-70 |
7000 |
2,200 |
12.79 |
|
22-76 |
7600 |
2,200 |
13.61 |
|
24-49 |
4900 |
2,400 |
10.22 |
|
24-55 |
5500 |
2,400 |
11.31 |
|
24-61 |
6100 |
2,400 |
12.33 |
|
24-66 |
6600 |
2,400 |
13.27 |
|
24-71 |
7100 |
2,400 |
14.23 |
|
24-77 |
7750 |
2,400 |
15.17 |
|
26-60 |
6000 |
2,600 |
13.55 |
|
26-70 |
7000 |
2,600 |
15.73 |
|
26-73 |
7300 |
2,600 |
15.73 |
|
28-61 |
6100 |
2,800 |
14.79 |
|
編號 |
跨度 |
高度 |
內凈空尺寸m2 |
|
28-67 |
6700 |
2,800 |
16.11 |
|
28-76 |
7620 |
2,800 |
18.37 |
|
30-68 |
6800 |
3,000 |
17.56 |
|
30-74 |
7400 |
3,000 |
18.87 |
|
30-78 |
7775 |
3,000 |
20.03 |
|
20-80 |
8000 |
2,000 |
12.80 |
|
20-90 |
8750 |
2,002 |
14.43 |
|
22-80 |
8000 |
2,197 |
14.48 |
|
22-90 |
9000 |
2,202 |
16.15 |
|
22-100 |
10000 |
2,200 |
17.70 |
|
24-85 |
8500 |
2,402 |
17.14 |
|
24-95 |
9500 |
2,395 |
18.90 |
|
24-110 |
11000 |
2,403 |
21.46 |
|
26-85 |
8500 |
2,602 |
18.87 |
|
26-100 |
10000 |
2,597 |
20.60 |
|
26-115 |
11500 |
2,599 |
23.32 |
|
28-80 |
8002 |
2,804 |
19.50 |
|
28-100 |
10000 |
2,797 |
22.73 |
|
28-110 |
11000 |
2,797 |
24.77 |
|
28-120 |
12000 |
2,799 |
26.69 |
|
30-80 |
8000 |
2,995 |
21.15 |
|
30-90 |
9000 |
2,997 |
22.54 |
|
30-100 |
10000 |
3003 |
24.87 |
|
30-110 |
11001 |
3,000 |
27.12 |
|
30-120 |
12000 |
3,000 |
29.30 |
|
32-90 |
9000 |
3,195 |
24.41 |
|
32-100 |
10000 |
3,195 |
26.88 |
|
32-110 |
11000 |
3,198 |
29.34 |
|
32-120 |
12000 |
3,200 |
31.73 |
|
34-100 |
10.024 |
3,399 |
28.99 |
|
34-110 |
11000 |
3,400 |
31.69 |
|
34-120 |
12000 |
3402 |
34.26 |
|
36-110 |
11049 |
3,600 |
33.95 |
|
36-120 |
12001 |
3,597 |
35.34 |
|
38-115 |
11500 |
3,795 |
36.34 |
|
38-125 |
12500 |
3,797 |
39.28 |
注：1.所有尺寸均為內凈空尺寸
2.跨度可超過12.5m,敬請聯系我方銷售代表

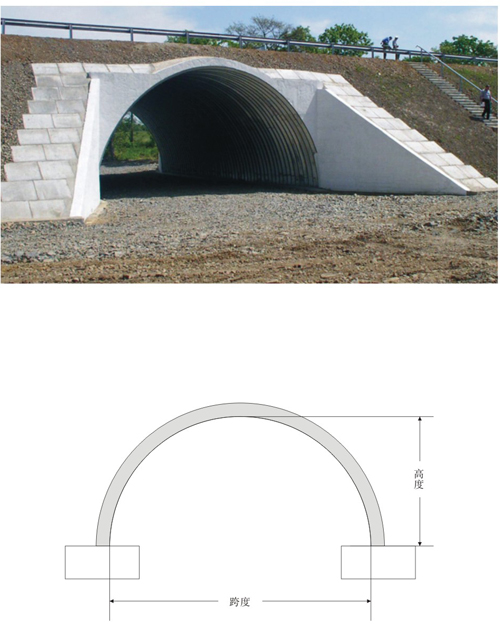

拱形（單一弧度）標準尺寸
|
跨度 |
高度 |
內凈空尺寸m2 |
|
8,000 |
3,905 |
24.36 |
|
8,250 |
4,045 |
26.06 |
|
8,500 |
4,185 |
27.82 |
|
8,750 |
4,325 |
29.64 |
|
9,000 |
4,465 |
31.51 |
|
9,250 |
4,610 |
33.44 |
|
9,500 |
4,750 |
35.43 |
|
9,750 |
4,890 |
37.47 |
|
1,0000 |
5,030 |
39.57 |
|
1,0250 |
5,170 |
41.73 |
|
1,0500 |
5,310 |
43.95 |
|
1,0750 |
5,455 |
46.22 |
|
11,000 |
5,595 |
48.55 |
|
11,250 |
5,735 |
50.94 |
|
11,500 |
5,665 |
50.97 |
|
11,750 |
5,805 |
53.42 |
|
12,000 |
5,950 |
55.93 |
|
12,250 |
6,090 |
58.49 |
|
12,500 |
6,230 |
61.11 |
|
12,750 |
6,370 |
63.79 |
|
13,000 |
6,510 |
66.52 |
|
13,250 |
6,655 |
69.31 |
|
13,500 |
6,795 |
72.16 |
|
13,750 |
6,935 |
75.07 |
|
14,000 |
7,075 |
78.03 |
|
14,250 |
7,215 |
81.05 |
|
14,500 |
7,360 |
84.13 |
|
14,750 |
7,500 |
87.26 |
|
15000 |
7,430 |
87.60 |
|
15,250 |
7,570 |
90.49 |
|
15,550 |
7,710 |
93.75 |
|
15,750 |
7,850 |
97.06 |
|
16,000 |
7,995 |
100.43 |
注：1.所有尺寸均為內凈空尺寸
2.以上所列只為部分拱形尺寸，最大跨度可超過25m以上

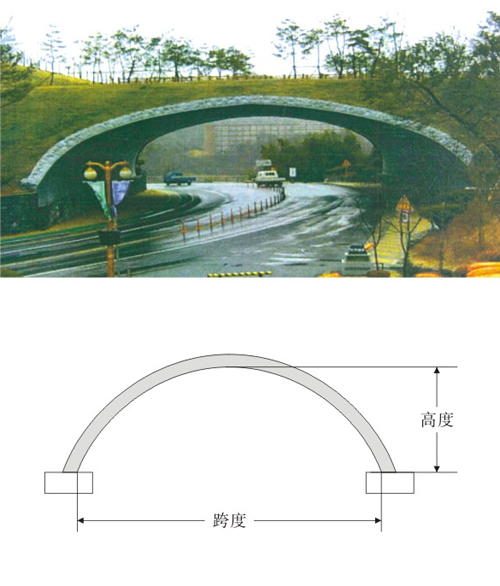

低拱形（雙弧度）標準尺寸
|
跨度 |
高度 |
內凈空尺寸m2 |
|
6,191 |
2,784 |
13.883 |
|
6,577 |
2,857 |
15.114 |
|
6,964 |
2,930 |
16.384 |
|
7,740 |
3,075 |
19.042 |
|
8,128 |
3,148 |
20.428 |
|
8,414 |
3,529 |
23.872 |
|
8,516 |
3,221 |
21.954 |
|
9,087 |
3,983 |
29.203 |
|
8,905 |
3,293 |
23.319 |
|
9,294 |
3,366 |
24.882 |
|
9,967 |
3,820 |
30.402 |
|
1,0356 |
3,892 |
32.131 |
|
1,0489 |
3,569 |
29.512 |
|
10,878 |
4,331 |
38.361 |
|
11,063 |
3,641 |
31.167 |
|
11,266 |
4,403 |
40.313 |
|
11,451 |
3,714 |
32.861 |
|
11,840 |
4,476 |
42.304 |
|
12,228 |
4,548 |
44.333 |
|
12,974 |
4,995 |
51.680 |
|
13,362 |
5,067 |
53.933 |
|
13,751 |
5,140 |
56.225 |
|
14,139 |
5,212 |
58.555 |
|
14,813 |
5,667 |
66.963 |
|
15,202 |
5,739 |
69.520 |
|
15,590 |
5,812 |
72.115 |
|
16,160 |
6,575 |
85.281 |
注：1.所有尺寸均為內凈空尺寸
2.以上所列只為部分拱形尺寸

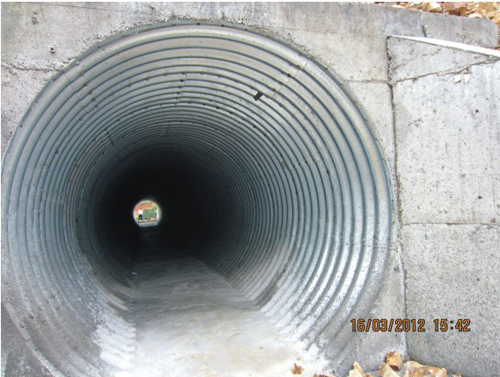

圓形標準尺寸
|
跨度 |
內凈空面積m2 |
|
6,075 |
28.97 |
|
6,345 |
31.60 |
|
6,159 |
34.36 |
|
6,885 |
37.23 |
|
7,155 |
40.21 |
|
7,425 |
43.31 |
|
7,695 |
46.52 |
|
7,965 |
49.85 |
|
8,235 |
53.29 |
|
8,510 |
56.85 |
|
8,780 |
60.53 |
|
9,050 |
72.24 |
|
9,320 |
68.22 |
|
9,590 |
72.27 |
|
9,860 |
76.37 |
|
10,130 |
80.62 |
|
10,400 |
84.98 |
|
10,675 |
89.46 |
|
10945 |
94.05 |
|
11215 |
98.76 |
|
11485 |
103.58 |
|
11755 |
108.52 |
|
12025 |
113.58 |
|
12295 |
118.74 |
|
12565 |
124.03 |
|
12835 |
129.43 |
|
13110 |
134.94 |
|
13650 |
146.31 |
|
13920 |
152.17 |
|
14190 |
158.14 |
|
14460 |
164.23 |
|
14730 |
170.43 |
|
15000 |
176.75 |
|
15270 |
183.18 |
|
15545 |
189.73 |
|
15815 |
196.40 |
注：1.所有尺寸均為內凈空尺寸
2.以上所列只為部分圓形尺寸，可提供其它尺寸
3.其它形狀可供選擇，如橢圓形、拱形、梨形等等
